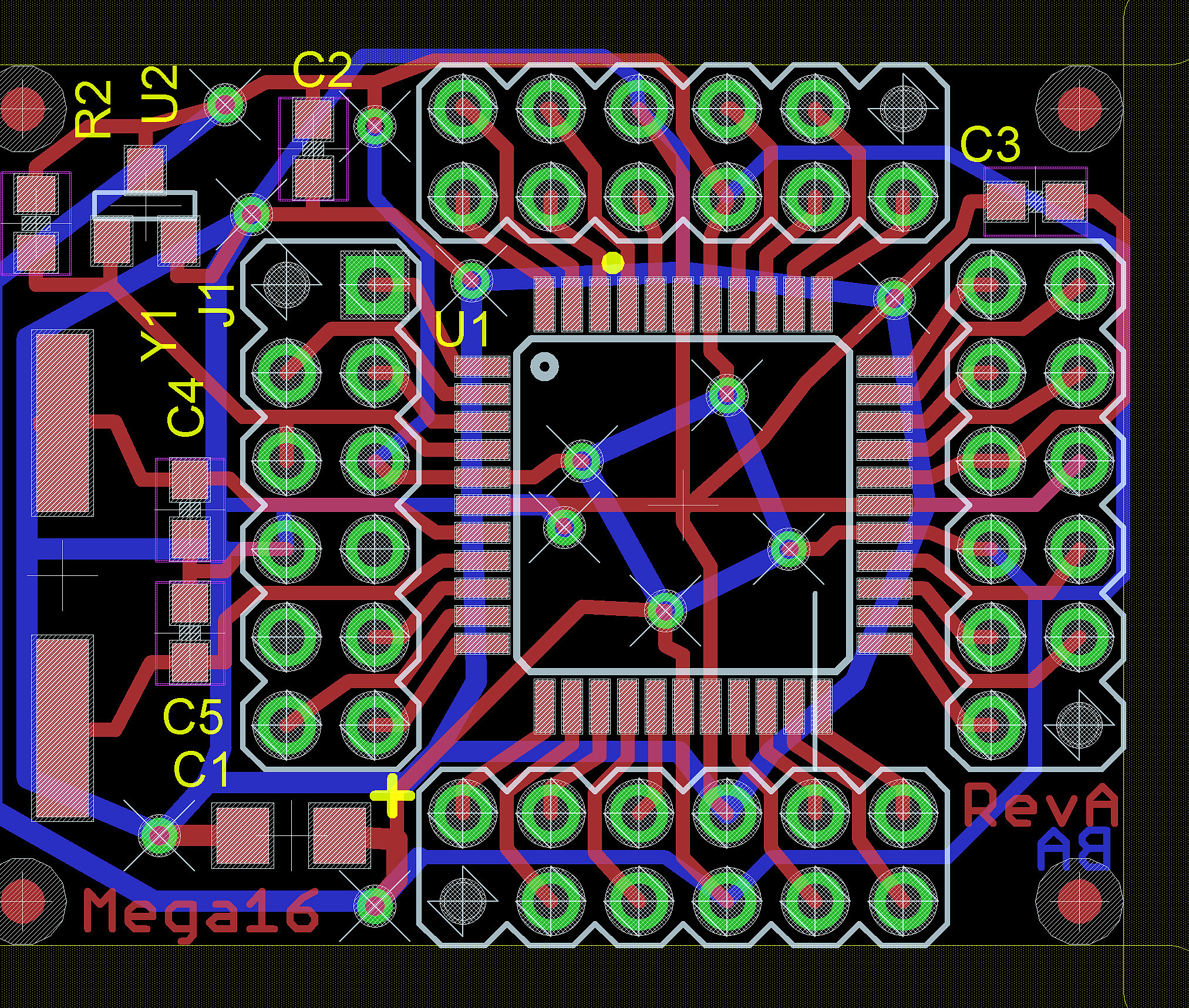

PCB设计布局布线原则技巧 - 提高电路性能和可靠性

PCB设计布局布线的基本原则和技巧有以下几点：\n\n1. 信号完整性：保持信号传输的完整性，避免信号的反射、串扰等问题。在布线过程中，尽量避免信号线的交叉和平行布线，使用差分信号线来抵消干扰。\n\n2. 电源和地线：保持良好的电源和地线布局，减小电源和地线的阻抗，提供稳定的电源供电。尽量使用大面积的地平面，减小地线的回流路径。\n\n3. 信号和电源线分离：将信号线和电源线分开布线，减小信号线对电源线的干扰。可以使用跨越电源线的地线来隔离信号线和电源线。\n\n4. 信号层划分：将不同信号层进行划分，避免信号的干扰。可以将高速信号线和低速信号线分开布线，或者将模拟信号和数字信号分开布线。\n\n5. 路径长度匹配：对于时序敏感的信号，要保持其路径长度匹配，避免信号的延迟差异。可以使用等长布线技术来实现路径长度的匹配。\n\n6. 信号的走向：尽量使信号线的走向直接、简洁，减小信号线的长度，降低信号的传输延迟和损耗。\n\n7. 端口布置：合理布置电路板上的端口，方便连接和调试。可以将常用的端口放置在边缘位置，避免信号线过长。\n\n8. 热管理：合理布置散热元件和散热孔，保证电路板的散热效果良好。\n\n9. 尽量减少层间过渡和信号线的层间跳跃。\n\n10. 合理使用地孔、绕线孔等布线辅助技巧，提高布线的灵活性和可靠性。\n\n总之，PCB设计布局布线需要综合考虑信号完整性、电源和地线布局、信号层划分、路径长度匹配等因素，以实现良好的电路性能和可靠性。
