本文介绍了设计一个能产生方波、三角波、正弦波三种波形的函数信号发生器的方法，可以满足不同的应用需求。

方案一：单片机控制

使用单片机控制输出波形，通过按键切换波形类型，使用PWM控制输出电压峰值和频率。具体实现步骤如下：

1. 使用单片机控制IO口输出PWM信号，可控制PWM信号占空比和频率；
2. 通过按键输入控制单片机切换波形类型；
3. 根据波形类型，设置不同的PWM占空比和频率，输出对应波形；
4. 使用电阻分压电路控制输出电压峰值。

方案二：模拟电路设计

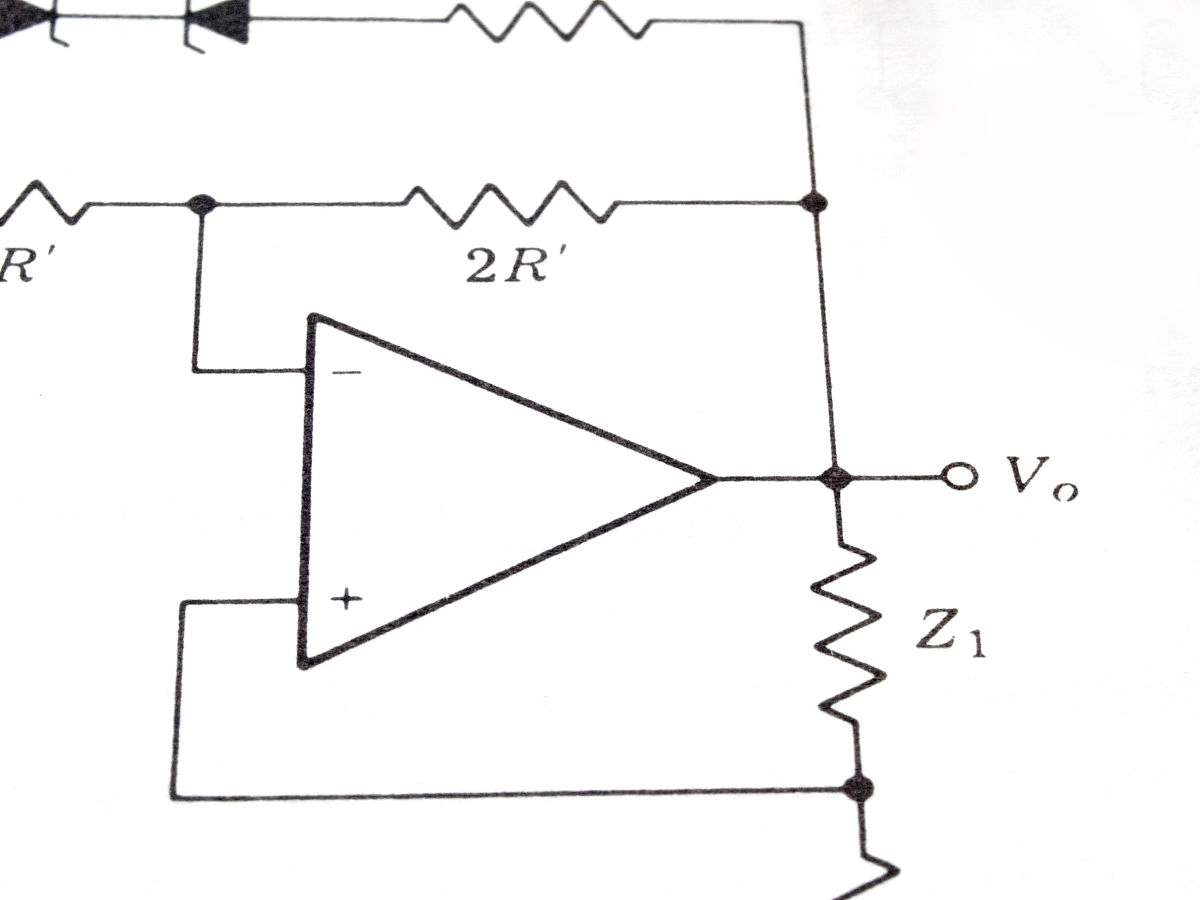

使用模拟电路设计，通过运放、电容、电阻等元件组成不同波形的产生电路，通过开关切换输出波形类型。具体实现步骤如下：

1. 设计方波产生电路，使用运放、电阻、电容等元件组成Schmitt触发器，控制输出0V和1V两个电平的方波信号；
2. 设计三角波产生电路，使用运放、电阻、电容等元件组成积分器，控制输出三角波信号；
3. 设计正弦波产生电路，使用运放、电容、电阻等元件组成RC振荡器，控制输出正弦波信号；
4. 通过开关切换不同波形的输出电路；
5. 使用电阻分压电路控制输出电压峰值。

两种方案的比较

单片机控制方案具有灵活性高、可编程性强等优点，但需要编写程序，调试较为复杂。模拟电路设计方案则相对简单，但灵活性较差，不易修改。实际应用中可以根据具体需求选择合适的方案。
