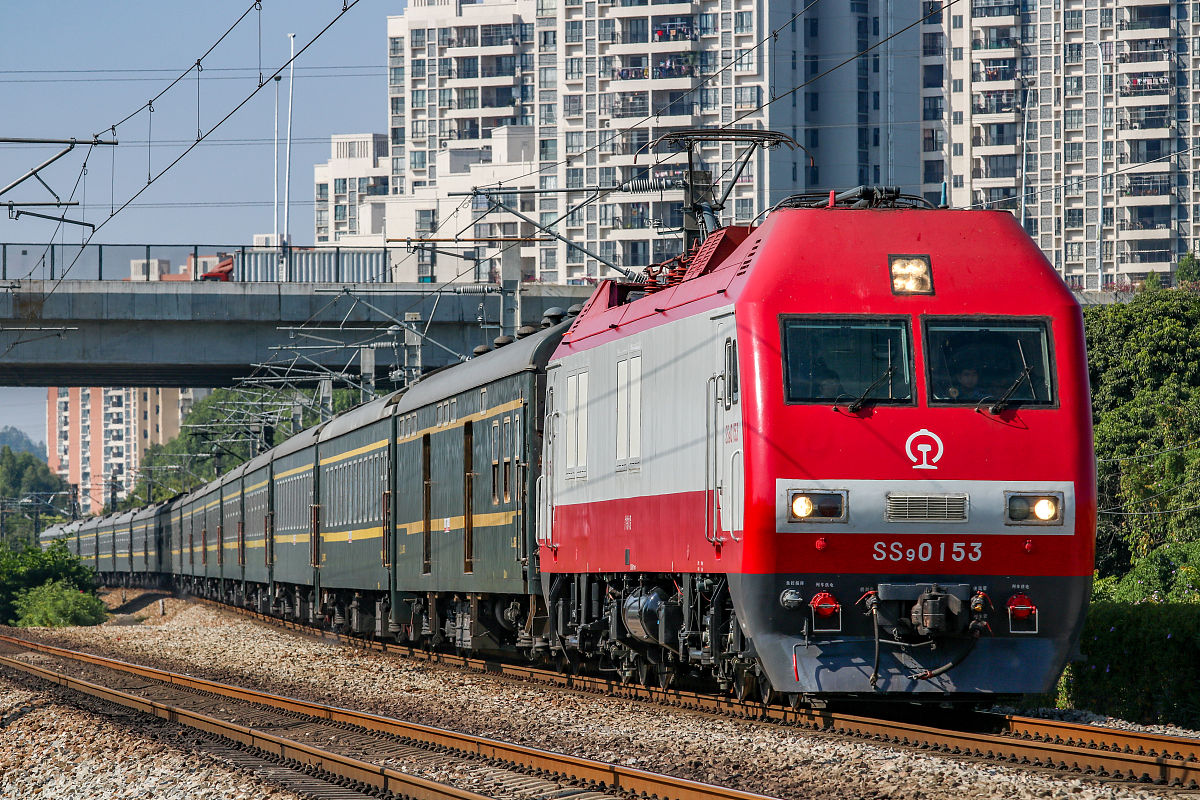

SS9型电力机车，机车功率为4800KW，U2=2100V，由3次滤波器将功率因数从0.85补偿至0.95，则滤波电容和电感值分别为（）和（）。

答案： 电容为约 513.1 μF，电感为约 0.77 mH。

计算过程：

1. 计算无功功率变化量：

   • 补偿前无功功率：Q1 = P * tan(arccos(0.85)) ≈ 2533.3 kVAR
   • 补偿后无功功率：Q2 = P * tan(arccos(0.95)) ≈ 1048.8 kVAR
   • 无功功率变化量：ΔQ = Q1 - Q2 ≈ 1484.5 kVAR

2. 计算电容值：

   • 电容值计算公式：C = ΔQ / (2 * π * f * U2^2)
   • 其中，f 为电源频率，假设为50Hz。
   • 带入数据计算：C ≈ 513.1 μF

3. 计算电感值：

   • 电感值计算公式：L = U2^2 / (2 * π * f * ΔQ)
   • 带入数据计算：L ≈ 0.77 mH

注意：

• 上述计算结果仅供参考，实际应用中需要根据具体情况进行调整。
• 功率因数补偿是提高电力系统效率的重要手段，可以有效降低电力损耗，提高能源利用率。
