弱电施工配线子系统详解：类型、组成及设计要点

弱电施工配线子系统详解：类型、组成及设计要点

弱电施工中的配线子系统是整个弱电工程的基础，负责数据、语音、视频、控制等信号的传输。其质量和稳定性直接影响着整个弱电系统的性能。本文将详细介绍弱电施工中常用的几种配线子系统，并探讨其设计要点。

1. 数据配线子系统

数据配线子系统主要用于传输网络数据信号，是现代办公和家庭必不可少的组成部分。其主要包括：

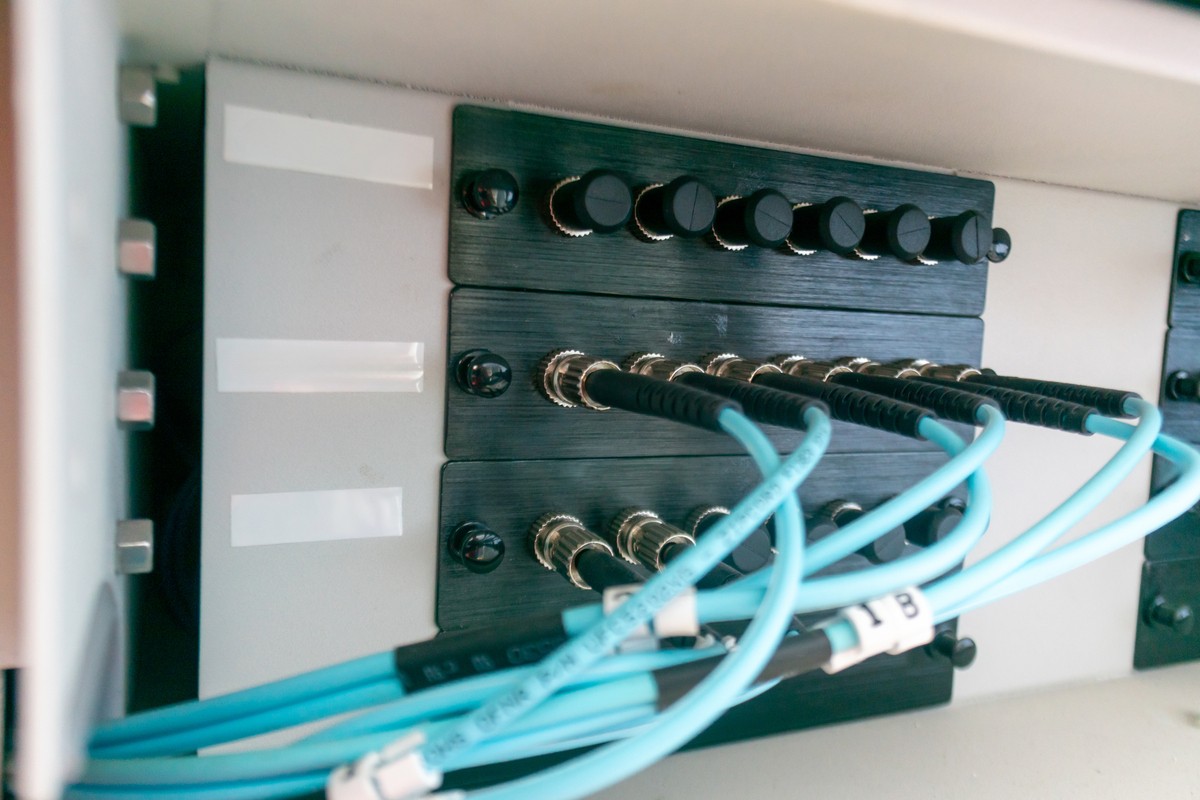

• 网络线缆: 常用的网络线缆包括超五类线(Cat5e)、六类线(Cat6)以及光纤等。选择何种线缆取决于网络传输速度、距离和预算等因素。- 网络插座: 网络插座，也称为RJ45插座，为网络设备提供连接接口。- 配线架: 配线架用于集中管理网络线缆，使布线更加整洁有序，方便维护和排查故障。

2. 语音配线子系统

语音配线子系统主要服务于电话系统和对讲系统，实现语音信号的传输。其主要包括：

• 电话线缆: 常用的电话线缆为铜缆，传输模拟或数字语音信号。- 电话插座: 电话插座，也称为RJ11插座，为电话设备提供连接接口。- 对讲设备: 对讲系统通常包括对讲机、对讲控制器等设备，用于实现点对点或点对多点的语音通讯。

3. 视频配线子系统

视频配线子系统主要应用于视频监控系统，负责传输摄像头采集的视频信号。其主要包括：

• 同轴电缆: 同轴电缆常用于传输模拟视频信号，具有抗干扰性强、传输距离远的特点。- 网络线缆: 随着网络高清监控的普及，网络线缆也逐渐应用于视频信号传输。- 视频插座: 视频插座为摄像头和显示设备提供连接接口，根据信号类型不同，可分为BNC接口、VGA接口、HDMI接口等。

4. 控制配线子系统

控制配线子系统主要应用于智能家居系统和自动化控制系统，传输各种控制信号。其主要包括：

• 控制线缆: 控制线缆的种类较多，常用的有RS-485、CAN总线等，选择时需根据具体控制协议和设备要求。- 控制接口: 控制接口为设备提供连接和控制信号的接口，类型多样，例如DB接口、接线端子等。

弱电施工配线子系统的设计要点

在弱电施工中，为了保证配线子系统稳定可靠地运行，需要关注以下设计要点：

• 合理选型: 根据项目需求、传输距离、信号类型等因素选择合适的线缆、插座和设备。* 规范布线: 遵循相关规范要求，进行线缆的敷设和固定，避免信号干扰和安全隐患。* 标识清晰: 对线缆、插座、配线架等进行清晰标识，方便后期维护和管理。* 预留扩展: 在设计时预留一定的扩展空间，以便未来系统升级和功能扩展。

总之，弱电施工配线子系统的设计和施工质量直接关系到整个弱电系统的性能和稳定性。在实际操作中，应选择专业的施工团队，并严格按照规范要求进行施工，才能打造出安全、可靠、高效的弱电系统。
