小型挖掘机总体设计方案：设计要求、结构和尺寸

二、小型挖掘机总体设计

小型挖掘机是一种小型工程机械，应用范围广泛，主要用于城市建设、道路施工、园林绿化等领域。在设计小型挖掘机的总体结构时，需要考虑以下要求和限制：

• 机身尺寸小巧，便于搬运和操作；
• 具有良好的机动性和灵活性，能够在狭小的空间内进行工作；
• 具有一定的挖掘深度和挖掘力；
• 需要满足相关的安全标准和法规要求；
• 设计应考虑成本和生产效率等因素。

2.1 设计要求和限制

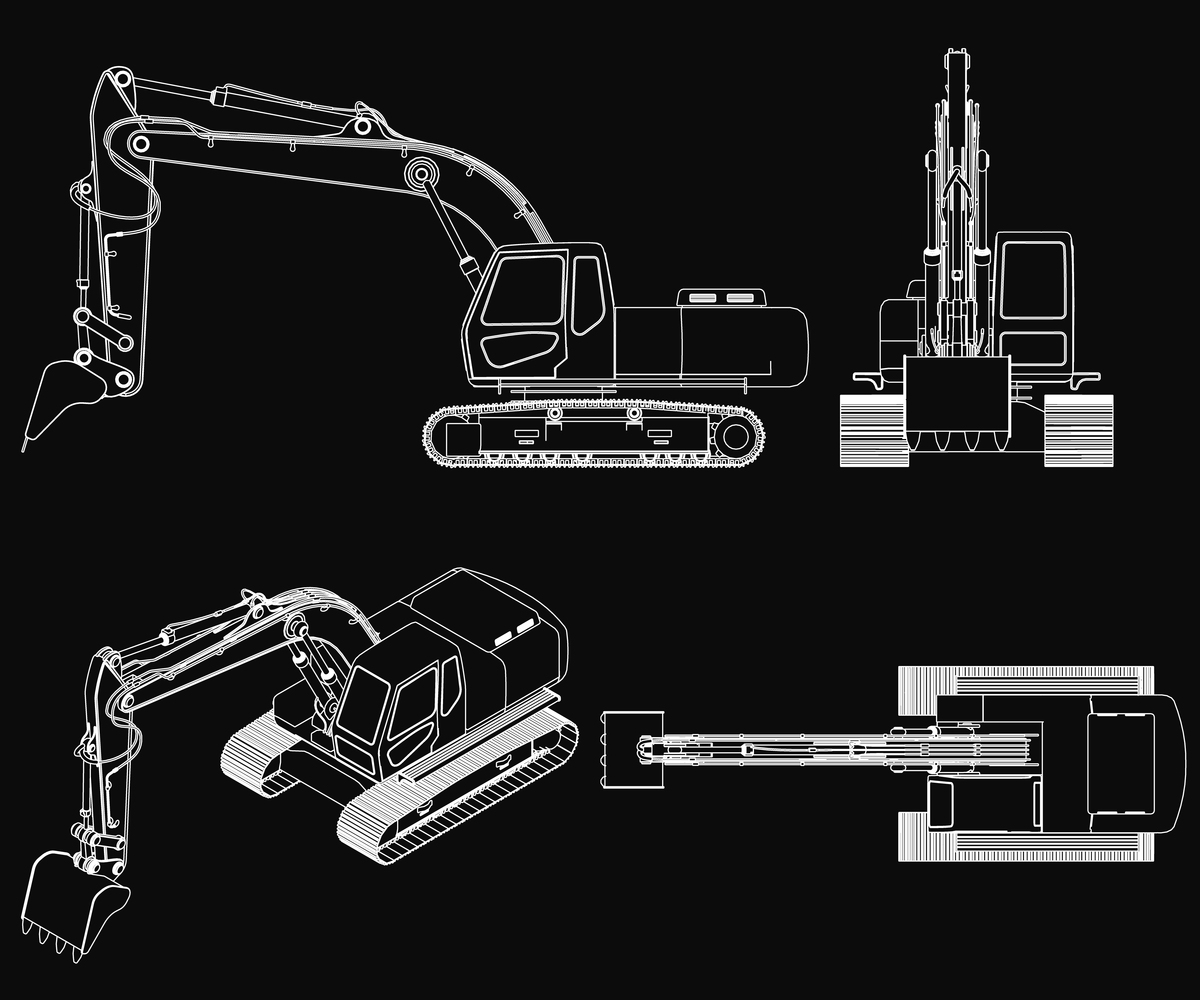

2.2 总体结构和尺寸设计

根据上述要求和限制，本文设计的小型挖掘机采用履带式行走机构，机身采用钢结构，机械臂和铲斗采用液压控制。具体的总体结构和尺寸设计如下：

• 整机长度：2.5m
• 整机宽度：1.2m
• 整机高度：1.5m
• 行走机构：履带式
• 最大挖掘深度：2.5m
• 最大挖掘力：8kN
• 机械臂长度：1.8m
• 铲斗容量：0.2m³

该设计方案充分考虑了小型挖掘机的使用环境和工作要求，具有较好的可操作性和工作效率，同时满足了相关的安全标准和法规要求。
