电力变压器绕组类型与大机组单元接线方案

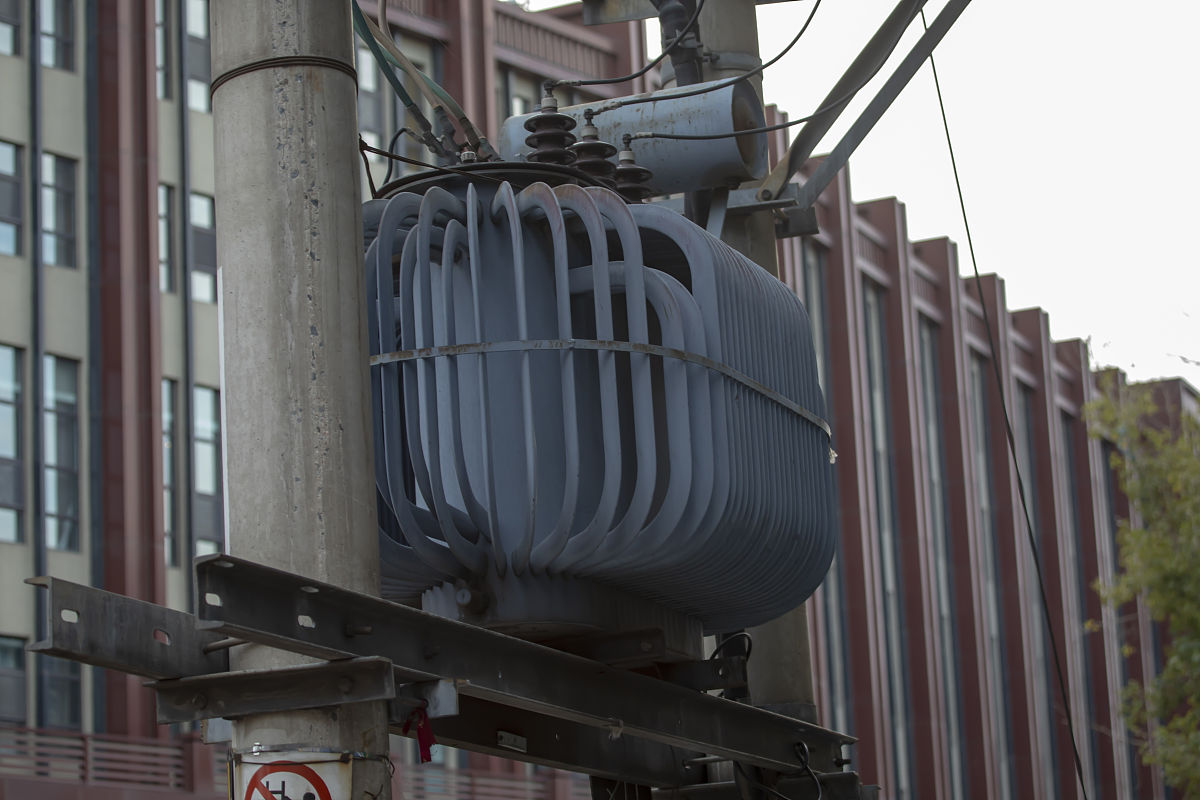

电力变压器按每相的绕组数可分为双绕组、三绕组或更多绕组等型式；按电磁结构则可分为普通双绕组、三绕组、自耦式及低压绕组分裂式等型式。

对于容量在200MW以上的大机组，普遍采用与双绕组变压器成单元接线的方案，而非三绕组变压器。这是因为：

1. 供电可靠性高: 大机组的发电机回路及厂用分支回路通常采用分相封闭母线，供电可靠性已很高，无需再通过三绕组变压器增加复杂度。
2. 经济性:
   • 大电流隔离开关发热问题突出，尤其是在封闭母线中，而发电机回路断路器价格昂贵。采用双绕组变压器方案，可避免在封闭母线回路中设置断路器和隔离开关，降低成本和故障风险。
   • 双绕组变压器结构更简单，维护成本更低。

由于大机组额定电流和短路电流巨大，发电机出口断路器制造困难且价格昂贵。而封闭母线回路中通常不安装高压断路器和隔离开关，以提高供电可靠性和经济性。

综上所述，双绕组变压器结构简单、维护方便、电磁设计合理，能够满足大机组的需求，配合封闭母线的使用，能够有效提高供电可靠性和经济性，因此成为大机组单元接线的首选方案。
