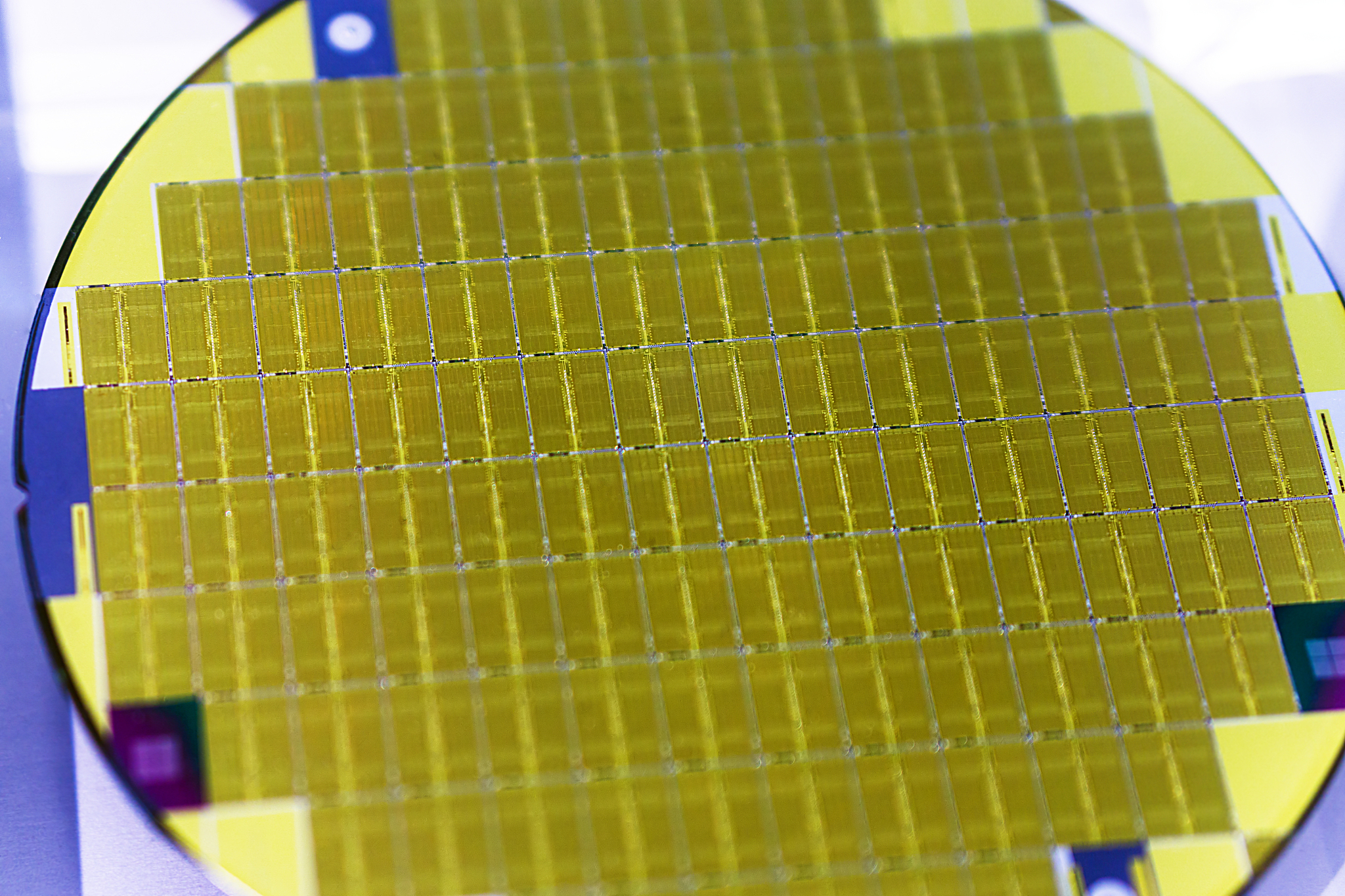

半导体芯片制造：晶圆厚度检测方法详解

检测晶圆的厚度是半导体芯片制造过程中非常重要的一步，常用的方法有以下几种：

1. 显微测量法：使用显微镜观察晶圆的厚度，通过比较不同位置的晶圆厚度来判断其均匀性。

2. 拉曼光谱法：利用拉曼光谱技术测量晶圆的厚度，通过晶圆表面散射的拉曼光谱得到晶圆的厚度信息。

3. 拉伸法：将晶圆固定在一个支撑装置上，然后对其施加拉伸力，测量晶圆在不同拉伸力下的变形，从而计算出晶圆的厚度。

4. X射线衍射法：利用X射线衍射技术测量晶圆的厚度，通过晶体衍射的特征峰位置和强度来推算晶圆的厚度。

5. 激光干涉法：利用激光干涉技术测量晶圆的厚度，通过测量激光在晶圆上反射和干涉的光程差来计算晶圆的厚度。

以上是一些常用的方法，不同方法适用于不同的晶圆材料和厚度范围。在实际应用中，可以根据具体需求选择合适的方法来进行晶圆厚度的检测。
