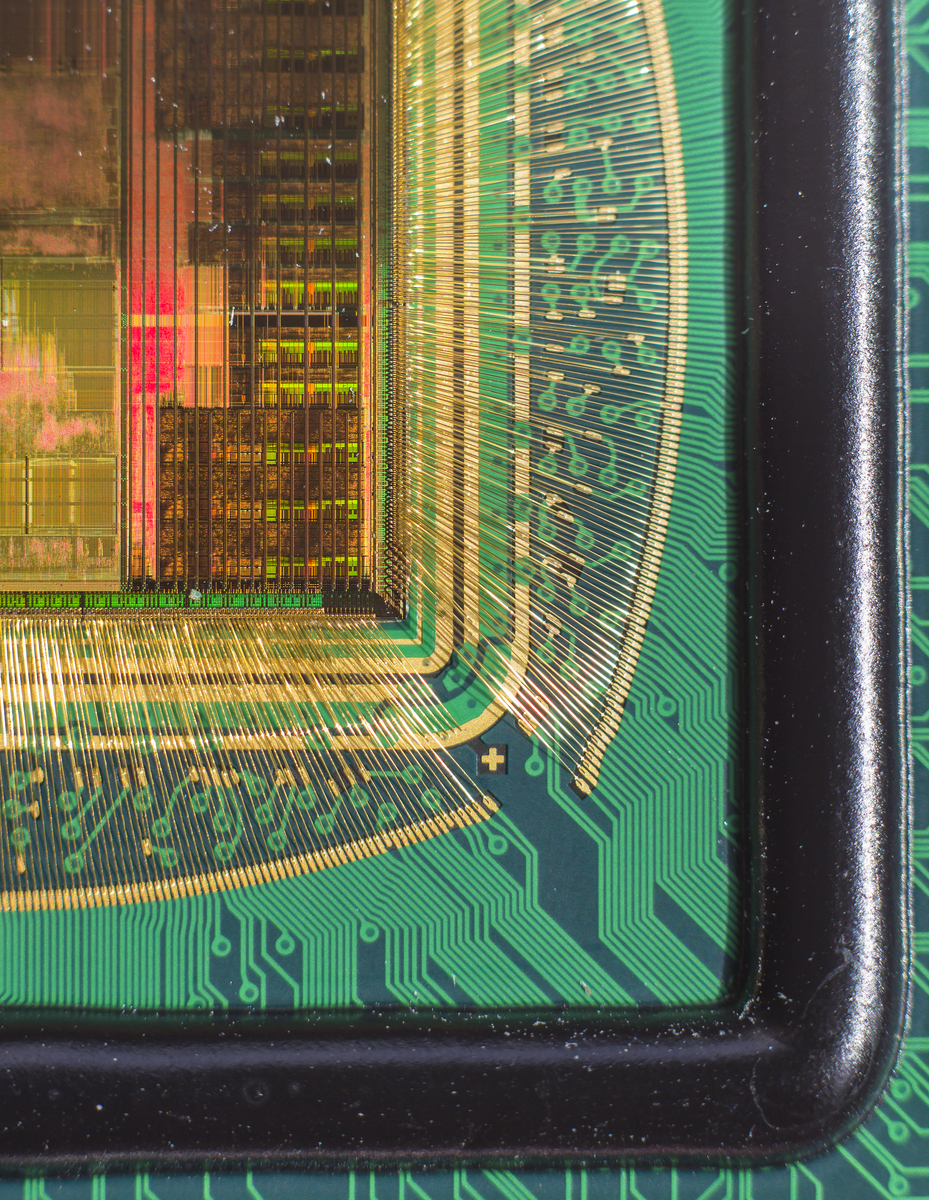

工具显微镜在半导体芯片行业的应用：各物镜倍数用途详解

工具显微镜在半导体芯片行业的主要用途是进行芯片的检查、观察和分析。

各物镜倍数的用途如下：

1. 低倍物镜（如5倍、10倍）：主要用于芯片表面的整体观察和定位，可以快速找到需要详细观察的区域。

2. 中倍物镜（如20倍、40倍）：用于芯片表面的详细观察和分析。可以观察到芯片的结构、器件和连线等细节，发现可能存在的缺陷和问题。

3. 高倍物镜（如100倍、200倍）：用于芯片的高分辨率观察和分析。可以检查芯片上微小的缺陷、杂质和损伤，判断芯片的品质和可靠性。

不同倍数的物镜可以根据具体需求进行选择和切换，以满足不同层次和精度的观察和分析要求。
