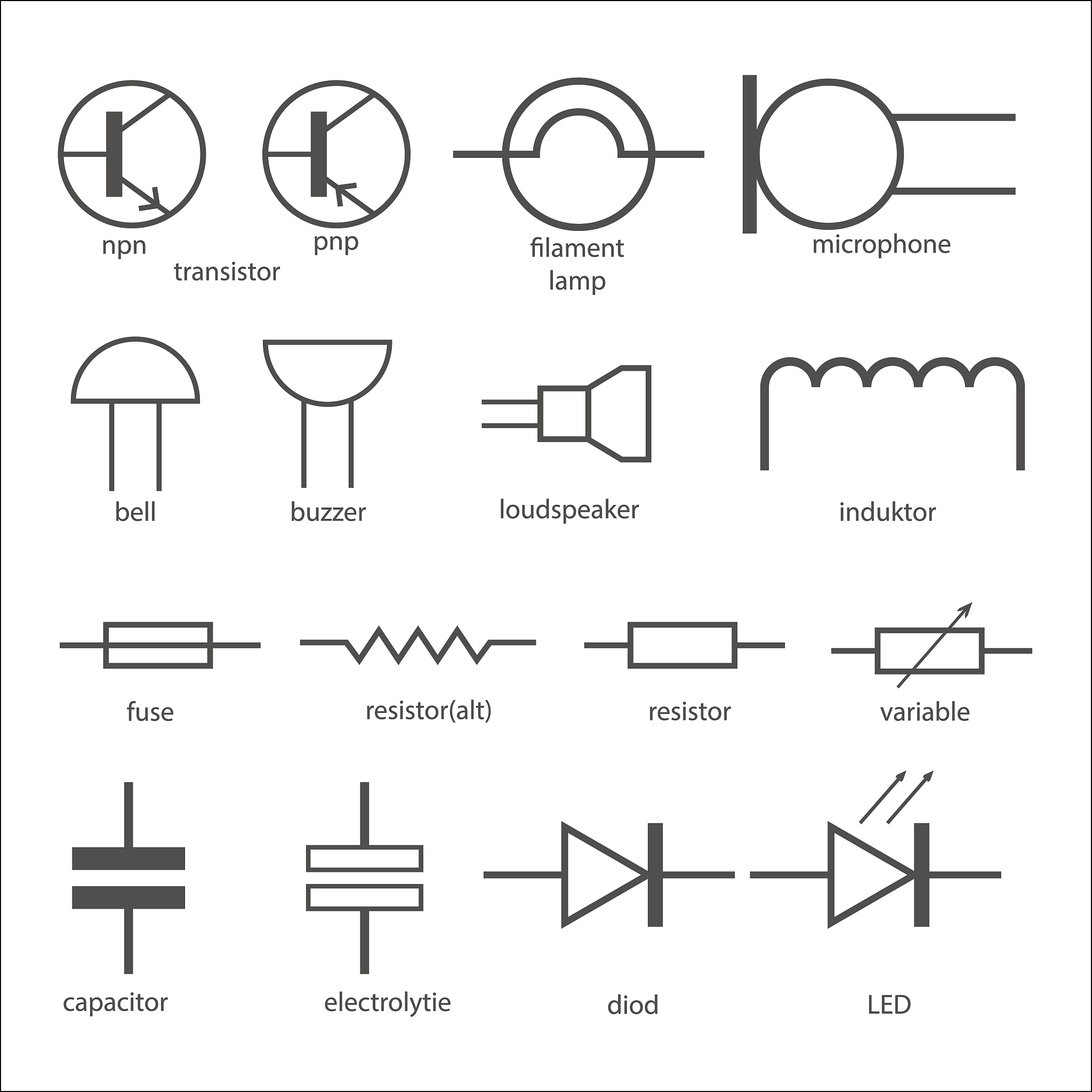

电容传感器灵敏度方程推导

本文将推导课堂上讨论的几种电容传感器的灵敏度方程，包括平行板电容器和圆柱形电容器，涵盖距离变化、横向位移和重叠距离变化等情况。

1. 平行板电容器

平行板电容器的电容计算公式如下：

C = ε0εr A / d

其中：

• C：电容
• ε0：真空介电常数
• εr：相对介电常数
• A：两个极板的重叠面积
• d：两个极板之间的距离

1.1 距离变化灵敏度 (Sd)

电容器对距离变化的灵敏度 Sd 可以通过对距离 d 求导得到：

Sd = dC / dd = -ε0εr A / d^2

1.2 横向位移灵敏度 (Sx, Sy)

假设 A = xy，则横向位移灵敏度 Sx 和 Sy 分别为：

Sx = dC / dx = ε0εr y / d
Sy = dC / dy = ε0εr x / d

2. 圆柱形电容器

圆柱形电容器的电容计算公式如下：

C = 2πε0εrL / ln(D2 / D1)

其中：

• L：圆柱体的长度
• D1：内径
• D2：外径

2.1 长度变化灵敏度 (SL)

圆柱体电容器对长度变化的灵敏度 SL 可以通过对长度 L 求导得到：

SL = dC / dL = 2πε0εr / ln(D2 / D1)

总结

本文推导了平行板和圆柱形电容传感器的灵敏度方程，这些公式可以用于设计和分析各种类型的电容式传感器，例如距离传感器、位移传感器和压力传感器等。需要注意的是，实际应用中还需要考虑其他因素的影响，例如寄生电容、温度变化和电路噪声等。
