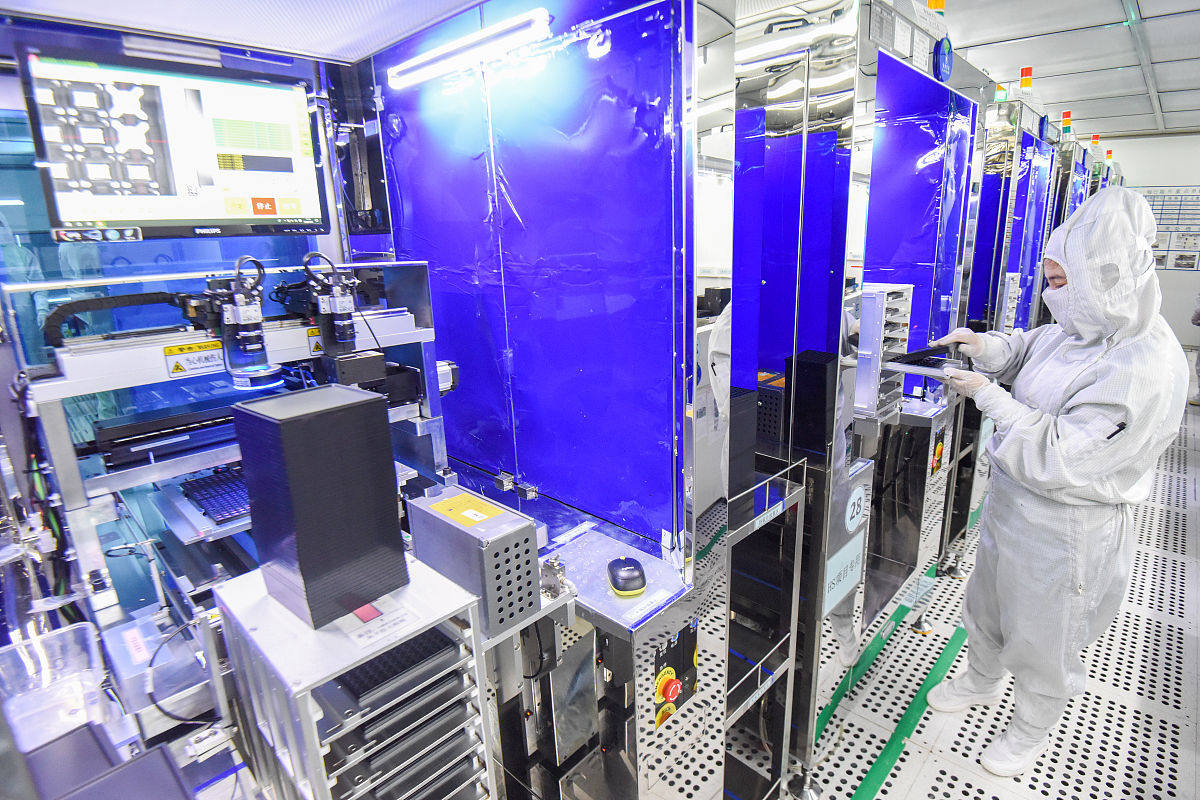

集成电路的生产工艺主要分为以下几个步骤:

  1. 晶圆制备:将硅晶片切割成薄片,进行表面处理和质量检测,以获得符合要求的晶圆。

  2. 光刻:使用光刻机将芯片上的图案转移到光刻胶上,形成芯片的图形。

  3. 刻蚀:使用刻蚀机将光刻胶上的图形转移到芯片上,形成芯片的电路图形。

  4. 清洗和检测:对芯片进行清洗和检测,以确保芯片的质量符合要求。

在集成电路生产过程中,会产生许多污染物,包括:

  1. 水污染:在生产过程中需要大量使用水进行冷却、清洗等工作,这些水中可能含有化学品、金属离子等污染物。

  2. 气污染:在光刻和刻蚀过程中会产生气体排放,其中可能含有氢氟酸、氯化氢等有毒气体和氮氧化物等污染物。

  3. 固体废弃物:生产过程中会产生大量废弃物,包括光刻胶、刻蚀液等化学品和废旧设备等。

  4. 噪声污染:在生产过程中,机器的噪声可能会对工人造成影响。

为了减少这些污染物的产生,集成电路生产企业需要采取一系列措施,如加强废水处理、优化气体处理设备、采用环保材料等,以保护环境和人类健康。

集成电路的生产工艺是什么?请从水、气、固、废、噪声等具体描述会产生什么污染物?
