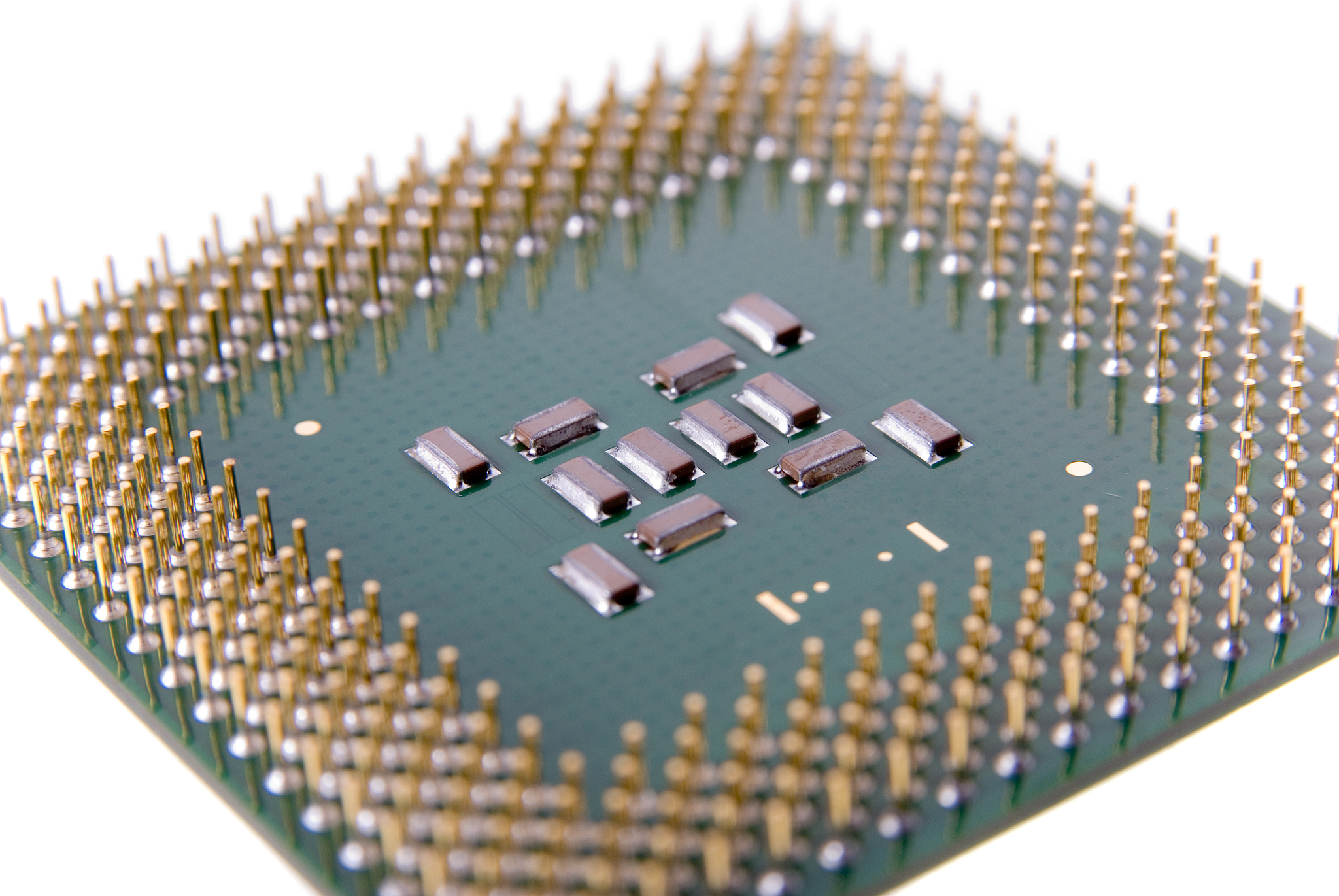

超大规模集成电路为何偏爱CMOS工艺？

典型的超大规模集成电路（VLSI）通常采用互补金属氧化物半导体（CMOS）工艺进行设计，而不是其他工艺，这主要归功于CMOS技术在多个关键方面的优势：

1. 低功耗： CMOS电路只在状态切换时消耗能量，静态功耗极低，这使其成为低功耗应用的理想选择，例如移动设备和电池供电系统。

2. 高集成度： CMOS工艺允许在单个芯片上集成大量的晶体管和功能，实现更高的性能和效率，并缩小芯片尺寸。

3. 抗噪声能力： CMOS电路采用互补的n型和p型MOSFET，有效抑制噪声，提高信号稳定性和可靠性。

4. 可靠性和稳定性： CMOS技术成熟且制造过程稳定，确保了器件的高可靠性和稳定性，并降低芯片故障率。

5. 兼容性和成本效益： CMOS工艺应用广泛，几乎所有通用数字和模拟电路都可使用CMOS实现，其高兼容性和成熟的批量制造也带来了更低的制造成本。

总而言之，CMOS工艺在功耗、集成度、抗噪声能力、可靠性和成本等方面具有显著优势，使其成为超大规模集成电路设计的首选工艺。
