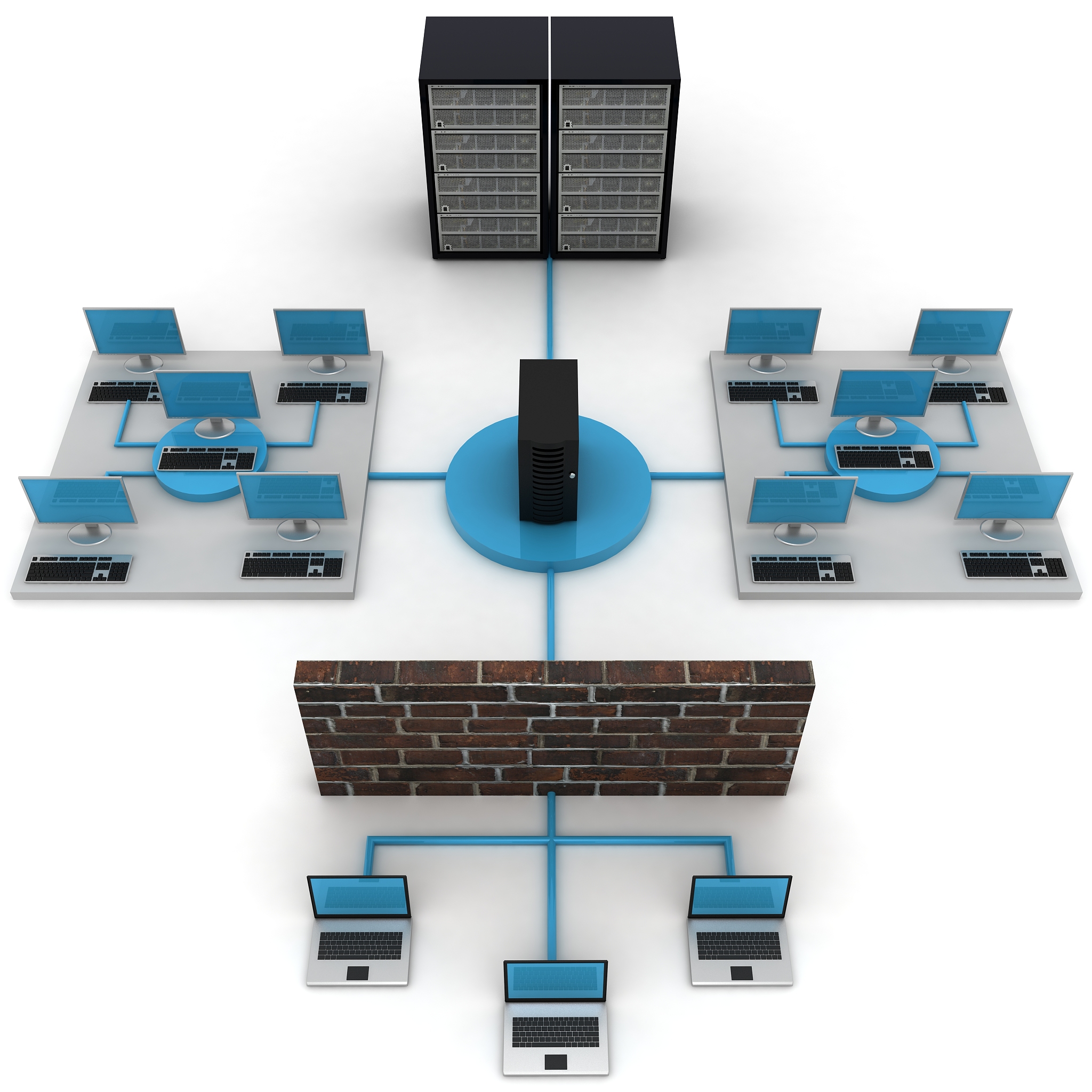

A公司网络拓扑结构介绍

A公司的网络拓扑结构主要由一台Cisco 2600路由器、若干台Cisco 2900XL交换机和一台Cisco PIX防火墙构成。

路由器负责实现内网与外网的连接，并支持不同VLAN之间的通信。它还能通过NAT代理内网计算机连接Internet，并通过ACL提供内外网通信的安全保障。

交换机用于实现VLAN的规划，将网络按部门或场所划分成不同的VLAN，例如经理、人事部、销售部、策划部和技术部等，并支持VLAN之间的通信。

IP地址规划采用10.0.0.0/8私有地址，并将其进行子网划分为/24，不同VLAN被分配不同的子网IP。所有IP地址通过DHCP服务器动态分配。

为了方便管理和提高网络安全性，部分计算机采用了win2003域结构网络，创建了一个名为ahhc.com的域，将经理办公用机、各部门用机和所有员工用机加入到该域中。

A公司部署了多种服务器，包括文件打印服务器、DHCP服务器、DNS服务器、FTP服务器、MAIL服务器、WEB服务器和VPN服务器等。这些服务器为员工提供各种服务和功能。

内网用户一级代理通过硬件防火墙和ACL提供内外网连接的网络安全性。二级代理则通过软件防火墙实现对内网访问外网的限制。

防火墙规划采用了两种防火墙：一台硬件防火墙主要实现对来自外网对内网访问的安全防护，另一台软件防火墙则主要实现对内网访问外网的限制。

最后，所有员工用机均需安装杀毒软件、个人防火墙等安全软件，以确保网络安全。
